オゾンを利用した脱臭装置・殺菌装置の設計導入事例
オゾンガスと水ミストを組み合わせた排気脱臭システムで、換気扇からの悪臭分解と油分分離を実現
乾式オゾン+水ミスト排気脱臭システムは焼き肉店、ラーメン屋や食品加工工場等の、換気扇や排気ダクトからの排気悪臭や油分に、強い除菌・脱臭力を持つ「オゾン」を水ミストとのダブルの力で、強力脱臭および油分分離を実現した、換気扇や排気ダクト専用の脱臭システムです。
焼肉店、ラーメン屋、食品工場、レストラン、精肉・ブロイラー、水産加工物、和・洋菓子、漬物・惣菜、給食センター、製パン、製麺、豆腐、冷凍食品、ホテル、スーパー貯蔵など幅広く活躍します。
処理風量３０００ｍ3まで

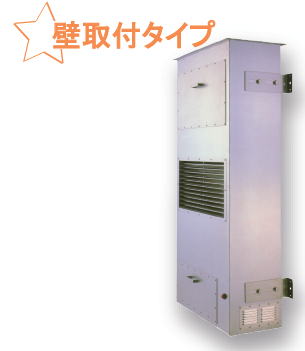

| 取付方式 | 壁取付 |
| 処理風量（ｍ3） | ～3000ｍ3 |
| 電源 | AC100V 50/60Hz |
| 消費電力(W) | 250 |
| 圧力損失（Ｐａ） | 150（3000ｍ3/ｈ時） |
| 質量(kg) | 約55 |
| 外形寸法(W×D×Hmm) | 700×320×1,450 |
他の浄化方法との比較
| 名称 | 原理 | 効果 | 短所 |
| 乾式オゾン脱臭システム |
水ミスト ＋オゾンガス酸化法 |
水ミストで気中の油や水溶性の臭気の脱臭。オゾンガスで残った臭気の脱臭。 | 完全に煙を消しにくい |
| 湿式オゾン脱臭システム | オゾン水シャワー酸化法 | オゾン水で気中の臭気の脱臭、分解されない油や水溶性の臭気の脱臭。 |
完全に煙を消しにくい 設置場所の確保が必要 スクラバーが少々割高 |
| グリースフィルター | 金属フィルター | 粗い油粒子を分離回収。 |
細かな粒子は通過。 清掃頻度が多い。 トラップ性能を上げると圧損が増す。 |
| 水フィルター | 水洗浄法 |
油や水溶性の臭気トラップ。 小型収納可能 |
脱臭効果は少ない。 通常よりも大型のブロアが必要。 |
| 活性炭 | 物理吸着 | 油や臭気のトラップ。 |
付着が多くなると臭気源となる。 取り替えコストが高い。 装置が大型化。 |
| 電気集塵 | 電気帯電 | 粉塵や煙のトラップ。 |
脱臭効果は少ない。 装置が大型化する。 |
特徴

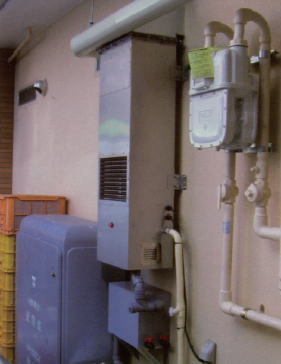

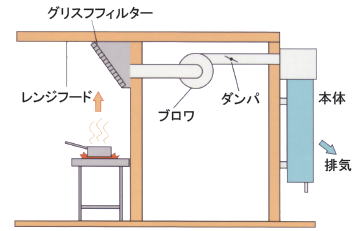

- 換気扇・換気ダクトの排気口より引き込み取り付け、水ミストとオゾンガス散布により脱臭する。
- 既存の換気扇もしくは排気口に設置するだけ。省スペース、１階店舗にお勧め。
- 工事が簡単。
- 薬品および活性炭フィルターを使用せず水とオゾンガスだけで確実に脱臭できます。
- 近隣 住人対策やＩＳＯ１４００１取得に欠かせない商品です。

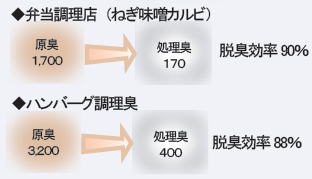

風量と圧損の関係と脱臭効果
装置
| 方式・型番 | 風量 | タイプ | 特徴 | ||
|
乾式オゾン+ 水ミスト排気脱臭システム |
３Ｇ２０Ｆ |
|
～3,000ｍ３ | 壁取付 |
安価で効率よく 脱臭できる。 |
